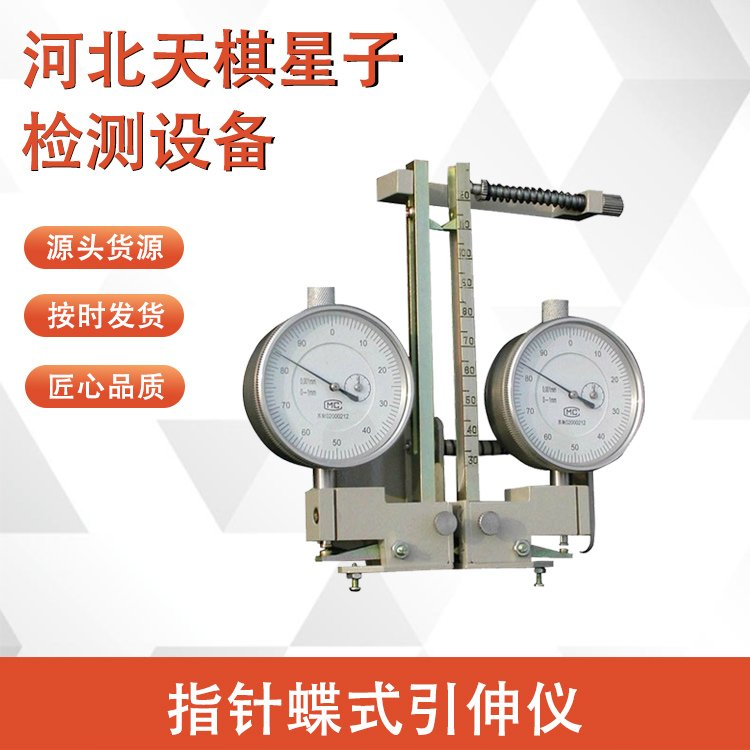

指針碟式引伸儀的性能特點

指針碟式引伸儀是一種基于機械彈性變形原理設計的形變測量儀器，主要用于材料力學試驗中（如拉伸、壓縮、彎曲試驗），J確測量試件在載荷作用下的微小長度變化（伸長或縮短）。其性能特點可從測量性能、結構設計、操作適配性、適用場景四個維度展開，同時需明確其相對電子引伸儀的D特優勢與局限性：

一、核心性能特點：機械傳動，穩定可靠

1、測量原理：基于碟形彈簧的 “形變放大" 特性

儀器核心部件為碟形彈簧（彈性元件） 和指針 - 刻度盤機構：

1.1試件形變時，通過拉桿或夾頭帶動碟形彈簧產生彈性變形；1.2碟形彈簧的微小變形經杠桿或齒輪機構放大后，驅動指針在刻度盤上偏轉；1.3Z終通過指針指示的刻度值，直接讀取試件的形變量（通常Z小分度值可達 0.001mm~0.01mm，量程多為 5mm~50mm，適配中低形變需求）。

2、讀數特性：直觀性強，無電子干擾

2.1純機械讀數：無需依賴電子顯示屏或數據采集系統，指針直接指向刻度盤，可實時觀察形變變化過程，尤其適合教學演示或現場快速檢測；2.2抗干擾能力強：不受電磁輻射、電源波動、溫度驟變（Y定范圍內）的影響，在工業車間、戶外臨時試驗等復雜環境下仍能穩定工作。

3、精度與線性度：依賴機械加工精度

3.1測量精度：短期精度較高（通常相對誤差≤1%），但長期穩定性取決于碟形彈簧的彈性疲勞程度和傳動機構的磨損情況 —— Y質碟形彈簧采用高彈性合金（如 60Si2Mn）制成，可減少長期使用后的彈性衰退；3.2線性度良好：在額定量程范圍內，指針偏轉量與試件形變量呈嚴格線性關系（機械傳動無電子元件的非線性誤差），校準后可滿足多數常規材料（如金屬、混凝土、塑料）的形變測量需求。

二、結構設計特點：簡單N用，維護成本低

1、結構復雜度低，故障率少

1.1無電路板、傳感器、數據線等電子部件，核心為機械傳動（彈簧、杠桿、齒輪），減少了電子元件老化、接觸不良、軟件故障等問題，使用壽命長（正常維護下可使用 10 年以上）；1.2夾頭設計多樣（如楔形夾頭、螺紋夾頭），可適配不同截面的試件（圓形、矩形、板材），且夾頭夾持力穩定，不易因試件滑動導致測量誤差。

2、無電源依賴，適配場景靈活

純機械驅動，無需電池或外接電源，可在無供電條件的現場（如建筑工程現場的混凝土拉伸試驗）或偏遠地區使用，解決了電子引伸儀 “缺電即失效" 的痛點。

3、維護便捷，成本可控

3.1日常維護僅需定期清潔刻度盤（防止灰塵影響讀數）、潤滑傳動機構（減少磨損）、校準碟形彈簧彈性（每年 1~2 次，通過標準量塊校準）；3.2配件成本低，若指針、刻度盤或碟形彈簧損壞，可單獨更換，無需整體報廢，使用成本遠低于電子引伸儀。

三、適用場景：聚焦 “常規需求 + 復雜環境"

指針碟式引伸儀的性能特點決定了其更適配非高精度、非自動化的形變測量場景，具體包括：

1、教學與基礎試驗：適合高校材料力學實驗室，用于演示 “載荷 - 形變" 關系，幫助學生理解機械測量原理；

2、現場快速檢測：如建筑行業混凝土試塊壓縮形變測量、機械零件裝配后的間隙形變檢測，無需攜帶電源和數據采集設備；

3、中低精度工業試驗：對形變測量精度要求不高（如普通鋼材的屈服形變、塑料的彈性形變），且無需自動記錄數據的場景；

4、惡劣環境試驗：在粉塵較多、電磁干擾強（如機床旁、焊接車間）或溫度波動較小（-10℃~50℃）的環境中，比電子引伸儀更可靠。

四、相對局限性：對比電子引伸儀的短板

指針碟式引伸儀的性能特點也決定了其無法替代電子引伸儀的部分場景，主要局限性包括：

1、讀數誤差受人工影響：需人工讀取指針位置，存在 “視差誤差"（讀數時視線未垂直于刻度盤），且無法自動記錄數據，不適合長時間連續試驗或大數據量采集；

2、量程與精度上限低：量程通常≤50mm，無法滿足大形變材料（如橡膠、泡沫）的測量需求；精度難以突破 0.0001mm 級，無法適配高精度試驗（如金屬材料的彈性模量J確測定）；

3、無數據自動化功能：不能與試驗機控制系統聯動，無法實現 “載荷 - 形變" 曲線自動繪制、數據存儲與分析，需人工記錄后手動處理數據。

五、總結

指針碟式引伸儀的核心性能特點可概括為：機械傳動穩定、讀數直觀、抗干擾強、維護簡便、無電源依賴，是 “常規精度 + 復雜環境 + 低成本" 場景下的Y選形變測量工具。要想了解更多產品性能特點，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
