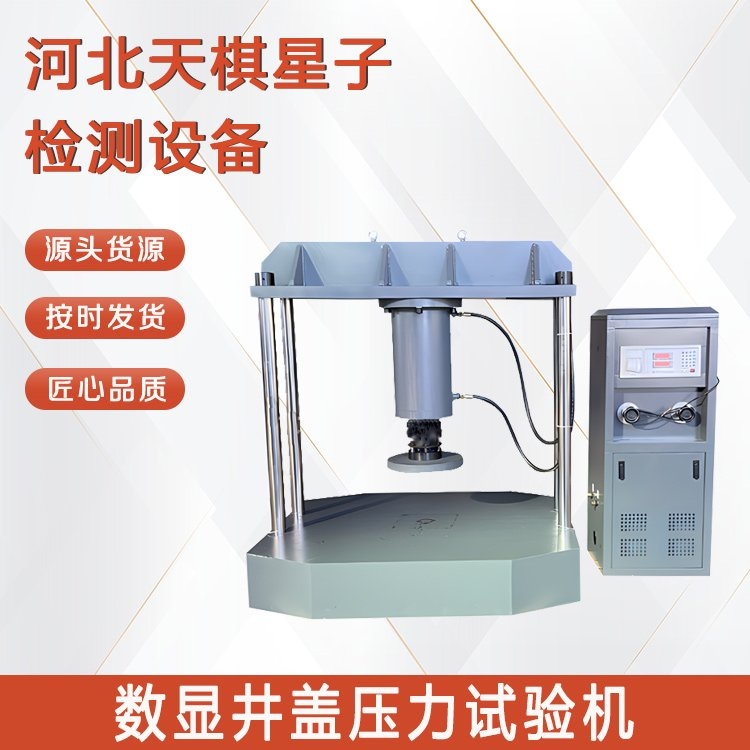

數顯井蓋壓力試驗機的主要組成部分

數顯井蓋壓力試驗機是用于檢測井蓋承載能力（如抗壓力、抗折強度等）的Z用設備，其核心設計圍繞 “J準加載壓力 + 實時數據采集 + 直觀數顯控制" 展開，主要組成部分可分為加載系統、受力支撐系統、數顯測控系統、A全防護系統及輔助系統五大模塊，各部分功能協同，確保測試精度和A全性。

一、核心動力：加載系統

加載系統是向井蓋施加模擬實際使用壓力的核心機構，負責提供穩定、可控的壓力輸出，主要包括以下部件：

1、動力源

主流為液壓驅動單元（部分小型設備用電動驅動），由液壓泵、液壓油箱、電機組成：

1.1電機驅動液壓泵產生高壓油，液壓油通過油管輸送至執行元件；1.2液壓油箱用于儲存、冷卻液壓油，部分配備油溫監測裝置，防止油溫過高影響壓力穩定性。

2、執行元件

通常為液壓油缸（單缸或多缸，根據井蓋尺寸設計），油缸活塞桿下端連接 “加載頭"，通過活塞桿的垂直下行，將液壓壓力轉化為對井蓋的機械壓力；

加載頭需具備Y定通用性，可適配不同規格井蓋（如圓形、方形），部分設計為可拆卸式，方便更換。

3、壓力調節裝置

包括溢流閥、節流閥等液壓閥件：

3.1溢流閥用于設定Z大加載壓力，防止過載損壞設備；3.2節流閥控制油缸下行速度，實現 “勻速加載"（符合國標《GB/T 23858-2009 檢查井蓋》要求，加載速率需穩定）。

二、穩定基礎：受力支撐系統

受力支撐系統用于固定井蓋，并承受加載系統傳遞的壓力，確保測試過程中井蓋不位移、設備無晃動，主要包括：

1、工作臺（承載平臺）

1.1材質為高強度鋼材（如 45# 鋼調質處理），表面平整，需能承受數倍于井蓋額定壓力的載荷（常見設備Z大承載可達 1000kN 以上）；1.2工作臺上設有定位裝置（如定位銷、可調擋塊），用于固定不同直徑 / 尺寸的井蓋，保證井蓋中心與加載頭中心對齊，避免 “偏心加載" 導致測試數據偏差。

2、設備底座

2.1與工作臺剛性連接，底部通常設計為 “加重式" 或 “帶地腳螺栓"，用于固定設備在地面，減少加載時的震動；2.2部分底座內置減震墊，進一步吸收測試過程中的沖擊力，保護地面和設備部件。

三、數顯核心：測控與數據處理系統

“數顯" 功能主要通過該系統實現，負責實時采集壓力數據、計算變形量、直觀顯示測試結果，是區別于傳統 “指針式" 試驗機的關鍵，核心部件包括：

1、傳感器模塊

1.1壓力傳感器：安裝在液壓回路或加載頭與油缸連接處，實時采集施加在井蓋上的壓力值，將機械壓力轉化為電信號（模擬信號）；1.2位移傳感器（可選，G端設備配置）：安裝在油缸或加載頭上，監測井蓋在壓力作用下的變形量（如下沉量），用于分析井蓋的 “彈性變形"“塑性變形" 特性，判斷其是否符合抗變形要求。

2、數據采集與轉換單元

由信號放大器、A/D 轉換器組成：

2.1傳感器輸出的微弱模擬信號經放大器放大后，由 A/D 轉換器轉化為數字信號，傳輸至控制器；2.2轉換精度直接影響測試數據準確性，主流設備 A/D 轉換位數多為 16 位或更高，確保壓力分辨率達 0.1kN。

3、數顯控制器（操作面板）

核心為嵌入式單片機或工業觸摸屏，具備以下功能：

3.1實時顯示：屏幕直觀顯示 “當前壓力值、加載速率、測試時間、變形量（若有）" 等參數，部分支持曲線顯示（壓力 - 時間曲線、壓力 - 變形曲線）；3.2參數設置：可預設 “目標壓力、加載速率、保壓時間"（如測試井蓋的 “開裂壓力" 時，需保壓Y定時間觀察是否破損）；3.3數據存儲與導出：部分控制器內置存儲芯片，可保存多組測試數據，支持通過 UsB 接口導出至電腦，生成測試報告（符合質檢部門數據追溯要求）。

4、軟件系統（可選，電腦聯機型）

G端設備可連接電腦，通過Z用測試軟件實現更復雜的數據分析：

4.1自動生成測試報表（含井蓋型號、測試日期、Z大壓力、破壞形式等）；4.2曲線分析（如判斷井蓋的 “屈服點"“J限承載點"）；4.3數據備份與云端存儲（便于實驗室數據管理）。

四、A全保障：A全防護系統

由于測試壓力J高（部分井蓋需承受 500kN 以上壓力，相當于 50 噸重量），A全防護系統是防止設備損壞和人員受傷的關鍵，主要包括：

1、A全防護罩

1.1多為透明鋼化玻璃或鋼板材質，圍繞工作臺和加載區域設計，形成封閉防護空間；1.2防護罩配備A全聯鎖裝置：若測試過程中防護罩被打開，設備會立即停止加載，避免井蓋破裂時碎片飛濺傷人。

2、過載保護

雙重保護機制：

2.1液壓系統的 “溢流閥"（硬件保護），超過設定壓力時自動卸壓；2.2數顯控制器的 “軟件過載保護"，當壓力達到設備Z大量程的 110% 時，自動切斷電機電源，停止加載。

3、緊急停止按鈕

設備正面和側面均設置紅色急停按鈕，按下后立即切斷所有動力源，用于突發情況（如井蓋異常破裂、設備異響）時緊急停機。

五、輔助功能：輔助系統

輔助系統雖非核心，但能提升設備實用性和使用壽命，常見包括：

1、冷卻系統

針對液壓系統，部分設備配備風冷或水冷散熱器，當液壓油溫度超過 50℃時自動啟動，防止油溫過高導致液壓油黏度下降、壓力傳遞效率降低。

2、潤滑系統

油缸活塞桿、工作臺定位裝置等運動部件，部分設計為 “自動潤滑"（定時定量加注潤滑油），減少部件磨損，延長使用壽命。

3、調平裝置

工作臺底部或底座上設有水平調節螺栓，安裝設備時可通過水平儀校準工作臺水平度，避免因臺面傾斜導致加載偏心，影響測試精度。

六、各系統協同邏輯

測試時，用戶通過數顯控制器預設參數→加載系統的電機驅動液壓泵，產生壓力→油缸推動加載頭下壓井蓋→壓力傳感器實時采集壓力信號，位移傳感器采集變形信號→信號經轉換后傳輸至控制器，屏幕顯示實時數據→若壓力達到預設值或井蓋破裂，系統自動停止加載→Z后生成測試報告，完成整個檢測流程。

七、總結

這些組成部分共同確保了數顯井蓋壓力試驗機的 “高精度、高穩定性、高A全性"，滿足市政、質檢機構、井蓋生產企業對井蓋承載能力檢測的需求。要想了解更多產品組成部分，可隨時聯系河北天棋星子檢測設備有限公司工作人員。
